توضیحات

برگه اطلاعات





آلیسون     501k  – 501kb7                                                                  v001t02a001-97-gt-16



ویژگی ها 5 کلاس قدرت WM

32.7٪ بازده حرارتی



اضافه شدن ماژول تقویت کننده کمپرسور تک مرحله ای



اشتراک موتور اصلی با خانواده 501 -K



30 درصد افزایش جریان اگزوز



آسترهای احتراق خنک شده با افیوژن استاندارد



سیستم احتراق DLE موجود است



پیکربندی گاز طبیعی، مایع I و سوخت دوگانه



گزینه های گاز متوسط ​​STU



طراحی مدولار به راحتی حفظ می شود



هزینه های عملیاتی رقابتی



درایو انتهای سرد تک شافت



توضیحات Allison 501-KB7 بالاترین نسخه اسب بخار (چرخه ساده) از سری موتورهای 501-K است. کمپرسور تقویت‌کننده تک مرحله‌ای، خنک‌کنندگی پره‌های بهبودیافته، پره‌های توربین با استحکام بالاتر و بسیاری از پیشرفت‌های دیگر برای بهبود عملکرد، دوام و هزینه عملیاتی گنجانده شده‌اند. طراحی مشتق هوای موتور سری 501-K محصولی سبک وزن و مدولار را ارائه می‌کند که از طریق بهبود مصرف سوخت، افزایش طول عمر بخش گرم و سهولت نگهداری به کاهش هزینه‌های عملیاتی کمک می‌کند.

رولزرویس می داند که رضایت مشتری بیشتر از تولید یک موتور توربین گازی با کیفیت است. تیم ما با شروع بهترین طراحی ها، پیشرفته ترین تکنیک های ساخت و تست صحت صحت، به خدمات رسانی به مشتریان خود با شبکه جهانی پشتیبانی ادامه می دهد. این محصولات قدرت توسط این سرویس جامع در سراسر جهان پشتیبانی می شوند.



قدرت صنعتی

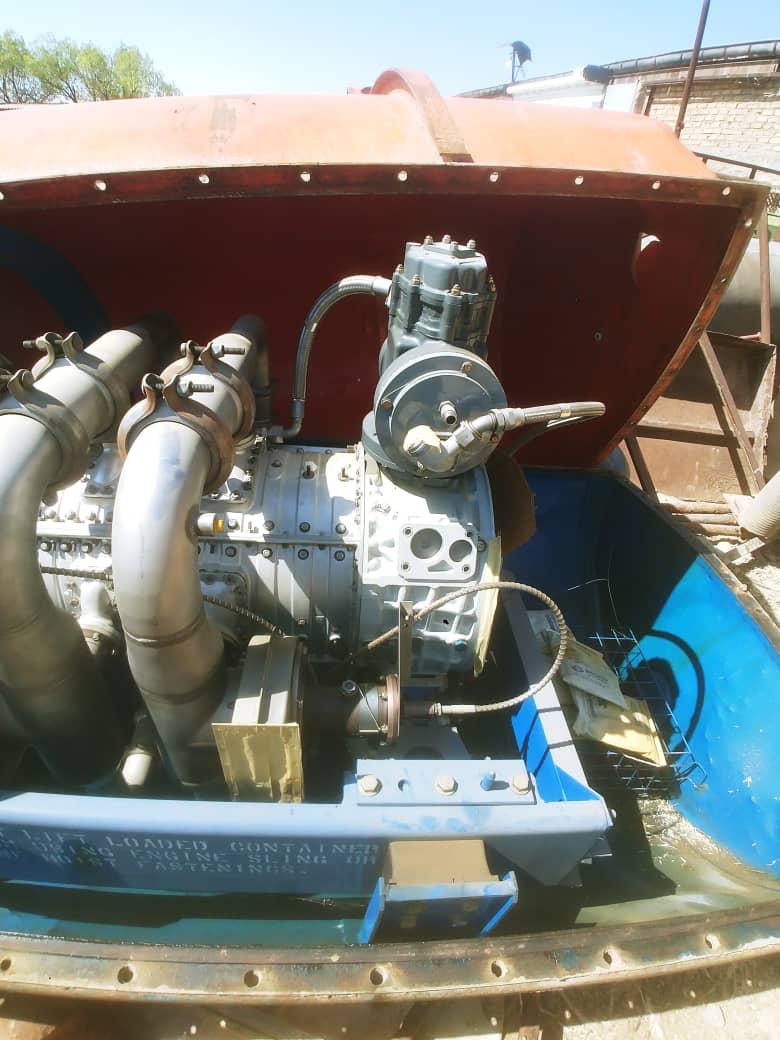

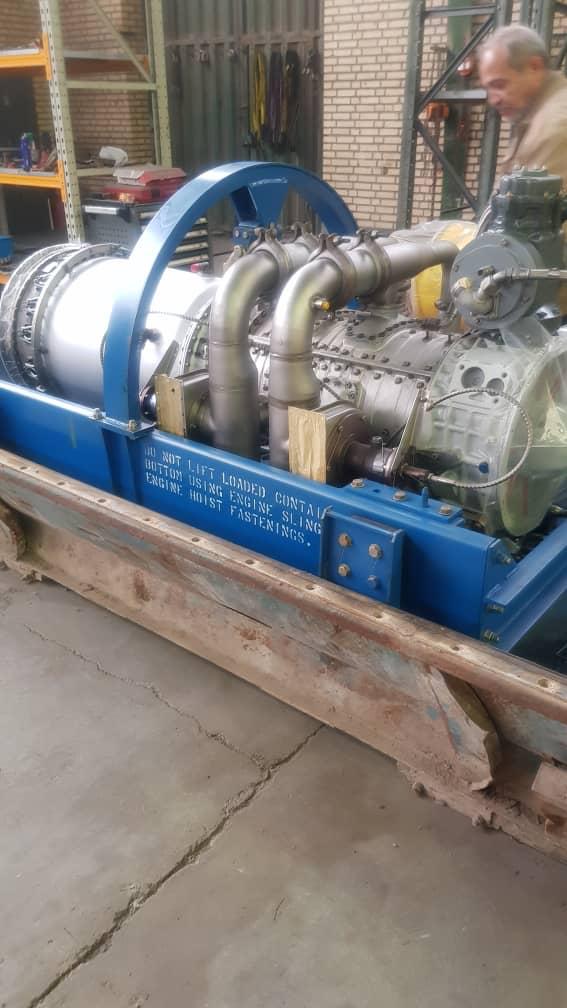

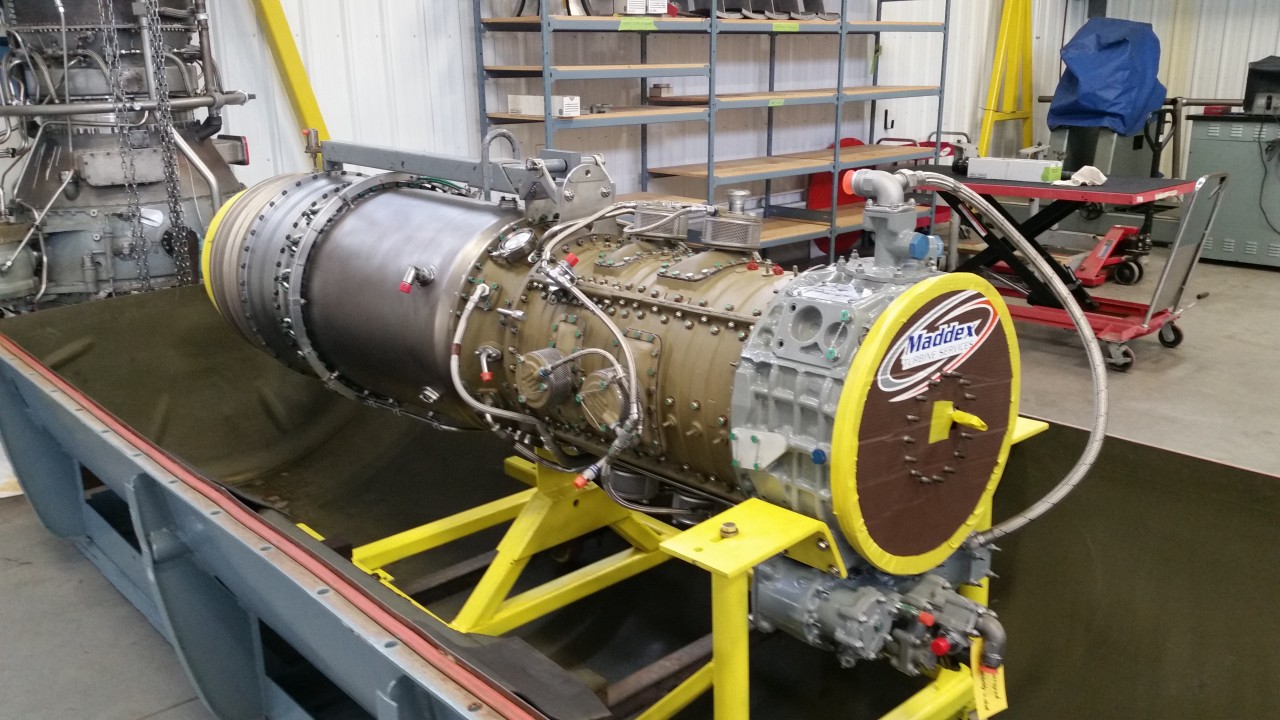

آلیسون 501-KB7



مشخصات موتور توربین گاز صنعتی*



توضیحات

آلیسون

501-KB5S



آلیسون

501-KBKH

**



آلیسون

501-KB7



آلیسون

501-KC5



آلیسون

501-KC7



آلیسون

601-K9



آلیسون

601-K11



کاربرد اولیه



جنست



جنست



جنست



مکانیک. رانندگی کنید



مکانیک. رانندگی کنید



Genset

Mech. رانندگی کنید



Genset

Mech. رانندگی کنید



نوع سوخت



گاز



گاز



گاز



گاز



گاز



گاز



گاز



توان شفت، کیلووات



4101



6750



5518



4101



5369



6711



8202



اسب بخار



5500



9050



7400



5500



7200



9000



11000



نرخ گرما، Kj/kW‑hr



11780



8530



10992



12018



11226



10710



10395



Btu/hp‑hr



8325



6028



7770



8495



7935



7570



7350



SFC، پوند/اسب بخار ساعت



0.407



0.300



0.380



0.416



0.389



0.370



0.360



جریان اگزوز، کیلوگرم بر ثانیه



15.4



18.4



20.8



15.5



20.8



24.4



30.8



پوند در ثانیه



33.9



40.6



45.8



34.2



45.8



53.9



67.9



دمای اگزوز، درجه سانتی گراد



559



529



513



571



514



515



479



درجه فارنهایت



1040



982



956



1060



957



959



894



سرعت خروجی (rpm)



14200



14600



14600



13600



13600



11500



11500



* عملکرد اسمی موتور، ISO، بدون تلفات، سوخت گازی 20400 BTU/lb

** تزریق بخار: 2.72 کیلوگرم در ثانیه. @ 482 درجه سانتیگراد (6.0 LB/sec @ 900 ° F)



سوخت گازی Allison 501-KB7 – بدون تلفات – 14600 (rpm)
